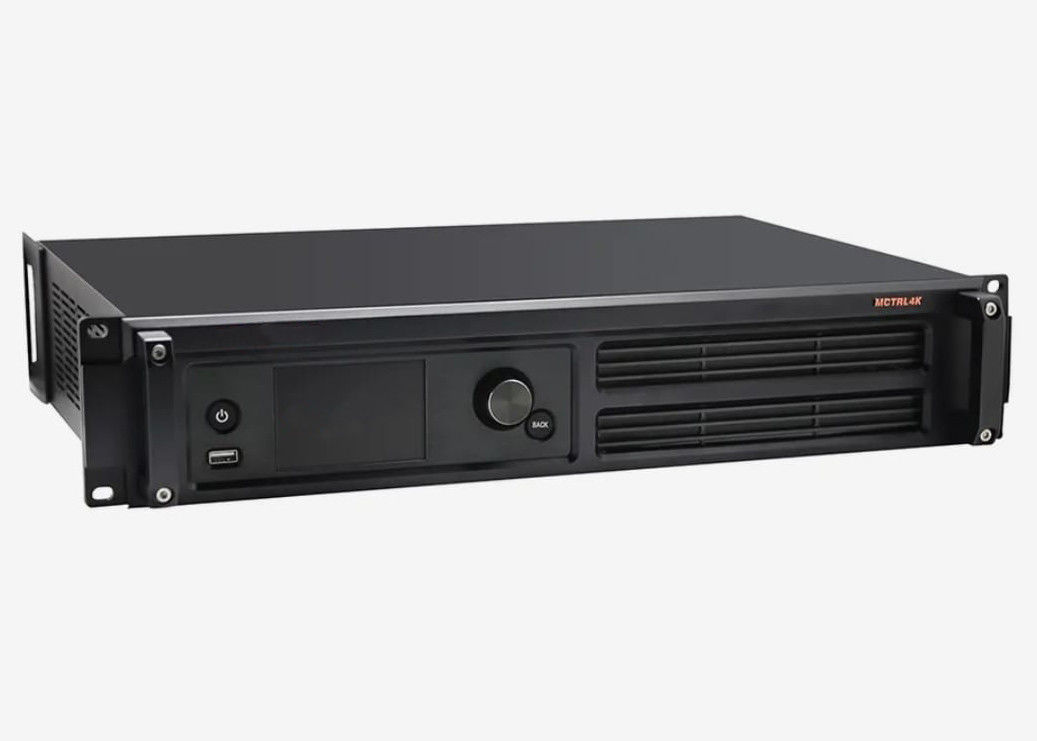

CE MCTRL4K LED Display Video Processor Controller Điện áp đầu vào 240V
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | OEM, No brand, customizable |
| Chứng nhận: | CE, RoHS, 3C |
| Số mô hình: | Thông số kỹ thuật bộ điều khiển màn hình LED MCTRL4K |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 |
|---|---|
| chi tiết đóng gói: | Bao bì hộp giấy |
| Thời gian giao hàng: | 7 ngày |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | 1000 chiếc / tháng |
|
Thông tin chi tiết |
|||
| Tên sản phẩm: | Thông số kỹ thuật bộ điều khiển màn hình LED MCTRL4K | Điện áp đầu vào: | Điện áp xoay chiều 100 V~240 V-50/60 Hz |
|---|---|---|---|
| Nhiệt độ: | -20°C đến +70°C | độ ẩm: | 10% RH đến 90% RH, không ngưng tụ |
| Kích thước: | 482,6 mm × 372,0 mm × 88,1 mm | Trọng lượng: | 4,6kg |
| Làm nổi bật: | Bộ xử lý video màn hình LED CE,Bộ xử lý video màn hình LED 240V |
||
Mô tả sản phẩm
Thông số kỹ thuật của bộ điều khiển màn hình LED MCTRL4K
Hồ sơ công ty
Chúng tôi là HK Brilliance Tech Co., LTD. Trụ sở chính của chúng tôi nằm ở HK, Trung Quốc; và nhà máy của chúng tôi nằm ở Thâm Quyến và Quảng Châu, Trung Quốc. Chúng tôi có hơn 10 năm kinh nghiệm sản xuất.Chúng tôi cung cấp nhiều lựa chọn mô hình của loại sản phẩm này và chúng tôi hỗ trợ tùy chỉnh cho các sản phẩm và thương hiệu và logo.
Các sản phẩm của chúng tôi được bán nhanh chóng trên toàn thế giới. Chúng tôi có hơn 3 bước và thủ tục kiểm tra chất lượng và hệ thống đảm bảo chất lượng.Mỗi sản phẩm sẽ đảm bảo hơn 48h kiểm tra hiệu suất cuối cùng. Với chất lượng tốt, khách hàng luôn cho danh tiếng tốt cho sản phẩm của chúng tôi.
Thay đổi Lịch sử
| Phiên bản tài liệu | Ngày phát hành | Mô tả |
| V1.2.0 | 2022-04-01 |
. Thêm chức năng chuyển đổi từ RGB giới hạn đến RGB đầy đủ. . Thêm chức năng phế độ. |
| V1.1.1 | 2020-07-18 | . Tối ưu hóa nội dung và phong cách của tài liệu. |
| V1.1.0 | 2019-09-04 |
Thêm chức năng 3D. - Thêm chức năng độ trễ thấp. Thêm chức năng điều chỉnh gamma cá nhân cho RGB. Thêm chế độ HLG. . Thêm chức năng cài đặt độ sâu bit nguồn đầu vào trên máy tính điều khiển. Thêm chức năng nhập EDID tùy chỉnh. . Thêm hỗ trợ cho tốc độ khung hình 25Hz. . Tăng hiệu suất HDR10 bằng cách thêm điều chỉnh chế độ màu xám thấp. |
| V1.0.0 | 2019-09-26 |
Phiên bản đầu tiên
|
Lời giới thiệu
Giấy chứng nhận
FCC, CE, UL&CUL, EAC, CB, IC, KC, RCM
Đặc điểm
. Một loạt các kết nối đầu vào
- 1x DP 1.2
- 1x HDMI 2.0
- 2x DL-DVI
. 16 cổng Neutrik Gigabit Ethernet và 4 cổng quang học
Đối với đầu vào DP/HDMI, dung lượng tải tối đa là 8,8001000 pixel.
Đối với đầu vào DVI, dung lượng tải tối đa là 8,3001000 pixel.
Độ cao hoặc chiều rộng đầu ra tối đa của một MCTRL4K duy nhất là 7680 pixel.
. Nhập bit sâu cao: 8bit/10bit/12bit
. Chức năng HDR
HDR10 và HLG được hỗ trợ.
MCTRL4K có thể làm việc với các thẻ nhận
hỗ trợ HDR để tăng cường đáng kể hình ảnh
chất lượng của màn hình, trình bày sống động hơn và
hình ảnh chi tiết.
. 3D
MCTRL4K có thể làm việc với máy phát 3D
EMT200 và kính 3D, cho phép bạn
trải nghiệm hiệu ứng hiển thị 3D.
. Định vị gamma cá nhân
Đối với đầu vào 10 bit hoặc 12 bit, hàm này có thể
Điều chỉnh riêng gamma đỏ, gamma xanh và gamma xanh để kiểm soát hiệu quả sự không đồng nhất hình ảnh trong điều kiện màu xám thấp và màu trắng
cân bằng, cho phép một hình ảnh thực tế hơn.
. RGB giới hạn đến RGB đầy đủ
Chức năng này tự động chuyển đổi màu sắc
phạm vi của nguồn đầu vào từ RGB giới hạn đến RGB đầy đủ để hiển thị màu đen tự nhiên trong điều kiện màu xám thấp.
. Lưu ý thấp
Khi độ trễ thấp và đồng bộ nguồn đầu vào
được bật, và tủ được kết nối theo chiều dọc, thời gian trễ giữa nguồn đầu vào và thẻ nhận có thể được giảm xuống còn một khung hình.
. Các đầu vào với tỷ lệ khung hình thập phân
Điều chỉnh cho 23.98/29.97/47.95/59.94/71.93/119.88
Hz
. Độ sáng cấp pixel và hiệu chuẩn màu sắc
. Nhập độ phân giải cực cao
Hỗ trợ cài đặt độ phân giải cực cao với NVIDIA
Thẻ đồ họa.
. Cấu hình màn hình trên web
. Cascading lên đến 10 đơn vị MCTRL4K
Bảng 1-1 Hạn chế về các chức năng
| Chức năng | Những hạn chế |
Cùng nhau. Đặc biệt Chức năng |
| HDR |
. Chỉ hỗ trợ các nguồn đầu vào HDMI 10 bit. Khả năng tải của mỗi cổng Ethernet được giảm một nửa. . Phải làm việc với các thẻ nhận hỗ trợ HDR. |
NA |
| 3D |
Khi nguồn đầu vào là DVI, DVI1 tải hình ảnh cho mắt trái, và DVI2 tải hình ảnh cho mắt phải. . Khi cấu hình màn hình nâng cao được bật, chức năng 3D không được hỗ trợ. Khả năng tải của mỗi cổng Ethernet được giảm một nửa. |
Độ trễ thấp |
| Độ trễ thấp |
. Hỗ trợ nguồn đầu vào HDMI và DP. Mỗi cổng Ethernet phải tải tủ theo chiều dọc. |
3D, GENLOCK |
Sự xuất hiện
Bảng phía trước
Bảng 1-2 Nút và đầu nối
| Không, không. | Nút/đối kết nối | Mô tả |
| 1 | Nút bật | Bật hoặc tắt thiết bị. |
| 2 | USB | Kết nối với ổ USB. |
| 3 | Màn hình LCD | Hiển thị trạng thái thiết bị, menu, submenu và tin nhắn. |
| 4 | Nút | Chọn menu, điều chỉnh tham số, và xác nhận các hoạt động. |
| 5 | Trở lại | Trở lại menu trước hoặc thoát khỏi hoạt động hiện tại. |
Bảng phía sau
| Loại kết nối | Tên kết nối | Mô tả |
| Nhập | DP 1.2 |
1x DP 1.2 . Phân giải tối đa được hỗ trợ: 4096×2160@60Hz, độ phân giải tối thiểu được hỗ trợ: 640×480@24Hz . Các độ phân giải tùy chỉnh được hỗ trợ Độ rộng tối đa: 7680 pixel (7680×1080@60Hz) Chiều cao tối đa: 7680 pixel (1080×7680@60Hz) . HDCP 1.3 phù hợp . Phân giải chuẩn được hỗ trợ: 1280×1024@(24/25/30/48/50/60/72/75/85/100/120)Hz 1366×768@(24/25/30/48/50/60/72/75/85/100/120)Hz 1440×900@(24/25/30/48/50/60/72/75/85/100/120)Hz 1600×1200@(24/25/30/48/50/60/72/75/85/100/120)Hz 1920×1080@(24/25/30/48/50/60/72/75/85/100/120)Hz 1920×1200@(24/25/30/48/50/60/72/75/85/100/120)Hz 1920×2160@(24/25/30/48/50/60/72/75/85/100/120)Hz 2560×1600@(24/25/30/48/50/60/72/75/85/100/120)Hz 3840×1080@(24/25/30/48/50/60/72/75/85/100/120)Hz 3840×2160@(24/25/30/48/50/60)Hz . Không hỗ trợ cho các nguồn đầu vào trộn lẫn |
| HDMI 2.0 |
1x HDMI 2.0 . Phân giải tối đa được hỗ trợ: 4096×2160@60Hz, giải pháp tối thiểu được hỗ trợ: 800×600@30Hz . Các độ phân giải tùy chỉnh được hỗ trợ Độ rộng tối đa: 7680 pixel (7680×1080@60Hz) Chiều cao tối đa: 7680 pixel (1080×7680@60Hz) . HDCP 1.4 và HDCP 2.2 phù hợp . Phân giải chuẩn được hỗ trợ: 1280×1024@(24/25/30/48/50/60/72/75/85/100/120) Hz 1440×900@(24/25/30/48/50/60/72/75/85/100/120) Hz |
|
1600×1200@(24/25/30/48/50/60/72/75/85/100/120)Hz 1920×1080@(24/25/30/48/50/60/72/75/85/100/120)Hz 1920×1200@(24/25/30/48/50/60/72/75/85/100/120)Hz 1920×2160@(24/25/30/48/50/60/72/75/85/100/120)Hz 2048×1536@(24/25/30/48/50/60/72/75/85/100/120)Hz 2560×1600@(24/25/30/48/50/60/72/75/85/100/120)Hz 3840×1080@(24/25/30/48/50/60/72/75/85/100/120)Hz 3840×2160@(24/25/30/48/50/60)Hz . Không hỗ trợ cho các nguồn đầu vào trộn lẫn |
||
|
DVI-D1 Dual DVI-D2 |
2x DL-DVI Mỗi một với độ phân giải tối đa là 3840 × 1080 @ 60Hz và độ phân giải tối thiểu là 800 × 600 @ 30Hz . Các độ phân giải tùy chỉnh được hỗ trợ Chiều rộng tối đa: 3840 pixel (3840×1080@60Hz) Chiều cao tối đa: 3840 pixel (800×3840@60Hz) . Phân giải chuẩn được hỗ trợ: 1280×1024@(24/25/30/48/50/60/72/75/85/100/120)Hz 1366×768@(24/25/30/48/50/60/72/75/85/100/120)Hz 1440×900@(24/25/30/48/50/60/72/75/85/100/120)Hz 1600×1200@(24/25/30/48/50/60/72/75/85/100/120)Hz 1920×1080@(24/25/30/48/50/60/72/75/85/100/120)Hz 1920×1200@(24/25/30/48/50/60/72/75/85/100)Hz 1920×2160@(24/25/30/48/50/60)Hz 2560×1600@(24/25/30/48/50/60)Hz 3840×1080@(24/25/30/48/50/60)Hz 3840×2160@(24/25/30)Hz . Không hỗ trợ cho các nguồn đầu vào trộn lẫn |
|
| Sản lượng | 1~16 |
Cổng Ethernet Gigabit 16x Neutrik (NE8FBH) Capacity tối đa của một cảng duy nhất: Đối với các nguồn đầu vào 8 bit: 650.000 pixel Đối với các nguồn đầu vào 10 bit/12 bit: 320.000 pixel . Không hỗ trợ đầu ra âm thanh . Hỗ trợ cho sự dư thừa giữa các cổng Ethernet |
|
OPT1~OPT4 |
Cổng quang 4x 10G . OPT1 truyền dữ liệu từ cổng Ethernet 1 đến 8. . OPT2 truyền dữ liệu từ cổng Ethernet 9 đến 16. . OPT3 là một kênh trùng lặp của OPT1. . OPT4 là một kênh trùng lặp của OPT2. |
|
| Kiểm soát | Ethernet | Kết nối với máy tính. |
|
USB IN-OUT |
. IN: 1x USB 2.0 (Loại B) Cổng đầu vào cho các đơn vị MCTRL4K cascading, hoặc kết nối với máy tính để gỡ lỗi . OUT: 1x USB 2.0 (Loại A) Cổng đầu ra cho các đơn vị MCTRL4K hàng loạt |
| Tối đa 10 đơn vị có thể được xếp theo chuỗi. | ||
|
GENLOCK IN- Loop |
Kết nối tín hiệu đồng bộ Hỗ trợ cho Bi-level, Tri-level và Blackburst . IN: Kết nối đầu vào Genlock . Loop: Kết nối đầu ra vòng Genlock |
|
| Sức mạnh | AC 100 V~240 V-50/60 Hz | |
Ghi chú:
Khi nguồn đầu vào là HDMI hoặc DP, đầu vào độ phân giải 144 Hz bắt buộc từ thiết bị đầu cuối có thể được phân tích.
Sản phẩm này chỉ có thể được đặt theo chiều ngang.
Kích thước
Độ khoan dung: ±0,3 Đơn vị: mm
Thông số kỹ thuật
|
Máy điện Các thông số |
Điện áp đầu vào | AC 100 V~240 V-50/60 Hz |
|
Sức mạnh định số tiêu thụ |
30W | |
|
Hoạt động Môi trường |
Nhiệt độ | -20°C đến +60°C |
| Độ ẩm | 10% RH đến 90% RH, không ngưng tụ | |
|
Lưu trữ Môi trường |
Nhiệt độ | -20°C đến +70°C |
| Độ ẩm | 10% RH đến 90% RH, không ngưng tụ | |
|
Thể chất Thông số kỹ thuật |
Kích thước | 482.6 mm × 372,0 mm × 88,1 mm |
| Trọng lượng | 4.6 kg | |
|
Thông tin về bao bì |
Vỏ xách | 530 mm × 420 mm × 193 mm |
|
Hộp phụ kiện |
405 mm × 290 mm × 48 mm Phụ kiện: . 1x dây điện . 1x cáp Ethernet . 1x cáp USB . 1x cáp HDMI . 1x cáp DP |
|
| Hộp đóng gói | 550 mm × 440 mm × 210 mm |
Nguồn video Tính năng
| Kết nối đầu vào | Đặc điểm | ||
| Độ sâu bit | Tỷ lệ lấy mẫu | Độ phân giải đầu vào tối đa | |
| HDMI 2.0 | 8bit |
RGB 4:4:4 YCbCr4:4:4 YCbCr4:2:2 YCbCr4:2:0 |
4096×2160@60Hz (Cài đặt thông qua thẻ đồ họa NVIDIA) |
| 10 bit/12 bit |
RGB 4:4:4 YCbCr4:4:4 |
3840×1080@60Hz | |
|
YCbCr4:2:2 YCbCr4:2:0 |
4096×2160@60Hz (Cài đặt thông qua thẻ đồ họa NVIDIA) | ||
| DP 1.2 | 8 bit |
RGB 4:4:4 YCbCr4:4:4 YCbCr4:2:2 |
4096×2160@60Hz (Cài đặt thông qua thẻ đồ họa NVIDIA) |
| 10 bit/12 bit | RGB 4:4:4 | 3840×1080@60Hz | |
| YCbCr4:4:4 | |||
| YCbCr4:2:2 | 4096×2160@60Hz (Cài đặt thông qua thẻ đồ họa NVIDIA) | ||
| DVI liên kết kép | 8 bit |
RGB 4:4:4 YCbCr4:4:4 YCbCr4:2:2 |
3840×1080@60Hz
|
Lưu ý và cảnh báo
Ghi chú về Pin
Pin không được thiết kế để thay thế.
Việc vứt bỏ pin vào lửa hoặc lò nóng, hoặc nghiền nát hoặc cắt pin bằng máy có thể dẫn đến một vụ nổ.
Để lại một pin trong một môi trường nhiệt độ xung quanh cực kỳ cao có thể dẫn đến một vụ nổ hoặc rò rỉ chất lỏng hoặc khí dễ cháy.
Một pin chịu áp suất không khí cực kỳ thấp có thể dẫn đến một vụ nổ hoặc rò rỉ chất lỏng hoặc khí dễ cháy.
FCC Cẩn thận
Bất kỳ thay đổi hoặc sửa đổi nào không được phê duyệt rõ ràng bởi bên chịu trách nhiệm về sự tuân thủ có thể làm mất quyền của người sử dụng để vận hành thiết bị.
Thiết bị này phù hợp với phần 15 của Quy tắc FCC. Hoạt động phải tuân thủ hai điều kiện sau: (1) Thiết bị này không thể gây nhiễu có hại,và (2) thiết bị này phải chấp nhận bất kỳ sự can thiệp nhận được, bao gồm sự can thiệp có thể gây ra hoạt động không mong muốn.
Lưu ý: Thiết bị này đã được thử nghiệm và được tìm thấy để tuân thủ các giới hạn cho một thiết bị kỹ thuật số lớp A, theo phần 15 của các quy tắc FCC.Các giới hạn này được thiết kế để cung cấp bảo vệ hợp lý chống lại sự can thiệp có hại khi thiết bị được vận hành trong môi trường thương mạiThiết bị này tạo ra, sử dụng và có thể phát ra năng lượng tần số vô tuyến và, nếu không được lắp đặt và sử dụng theo hướng dẫn sử dụng, có thể gây ra các tác dụng gây hại.
can thiệp vào truyền thông vô tuyến.Hoạt động của thiết bị này trong khu dân cư có thể gây nhiễu có hại, trong trường hợp đó người sử dụng sẽ được yêu cầu sửa chữa nhiễu theo chi phí của riêng mình.
Các loại khác
Đây là sản phẩm thuộc lớp A. Trong môi trường trong nhà, sản phẩm này có thể gây nhiễu vô tuyến, trong trường hợp này người sử dụng có thể phải thực hiện các biện pháp thích hợp.
Sản phẩm này chỉ có thể được đặt theo chiều ngang.
